Qualität in Kugelgewindetrieben (KGT)
Der Kugelgewindetrieb ist ein Wälzgewindetrieb mit Kugeln als Wälzkörper, er dient zur Umsetzung einer Drehbewegung in eine Längsbewegung oder umgekehrt. Vielfältig sind die Anforderungen und die Ausführungen eines Kugelgewindetriebes in der Praxis.
Vorteile eines Kugelgewindetriebes:
- Der Wirkungsgrad beträgt beim Kugelgewindetrieb bis zu 98%
- Höhere Lebensdauer durch nahezu verschleißfreien Lauf, durch die Rollreibung entstehen nur geringe Verluste.
- Geringe Antriebsleistung erforderlich
- Bei der Rollreibung und dem hohen Wirkungsgrad ist die Erwärmung entsprechend gering
- Genaue Positionierung
- Größere Verfahrensgeschwindigkeiten
- Kein Stick-Slip-Effekt

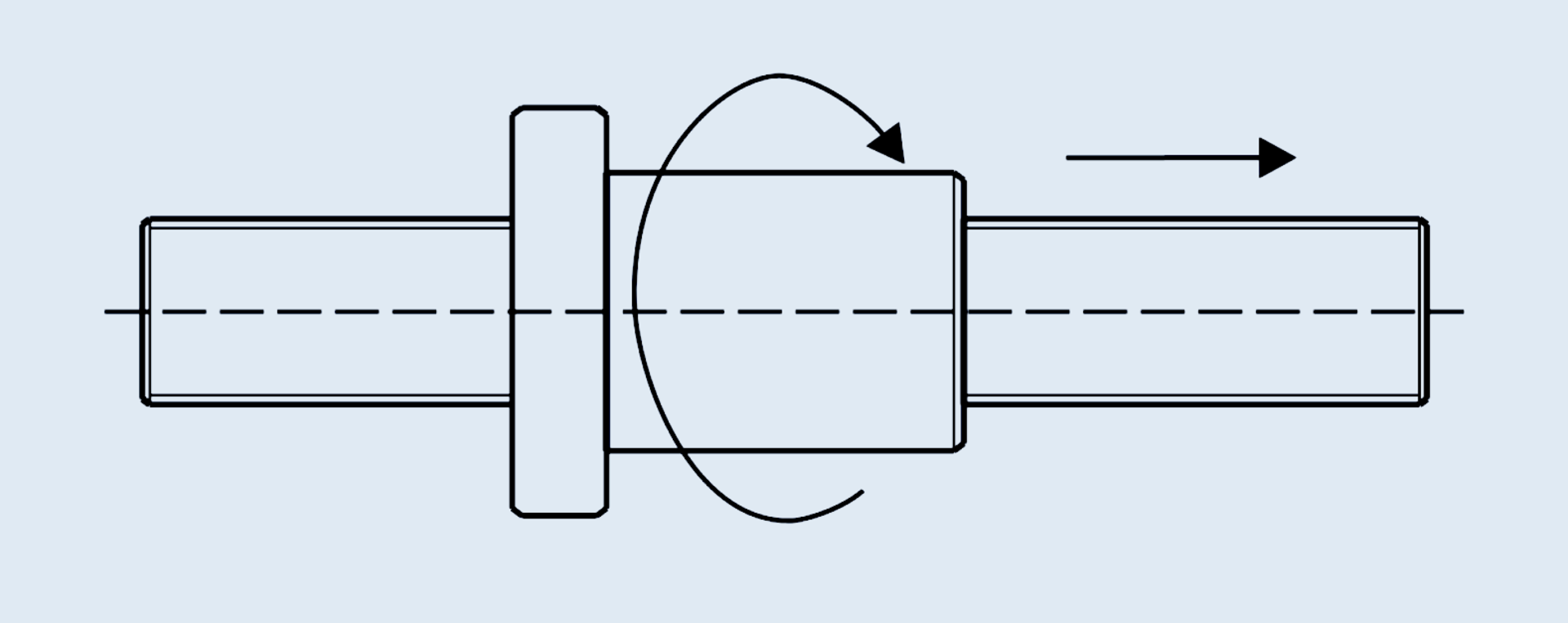

Funktion A
Durch eine Drehbewegung der Spindel entsteht eine Längsbewegung der Mutter.
Durch eine Längsbewegung der Mutter entsteht eine Drehbewegung der Spindel.

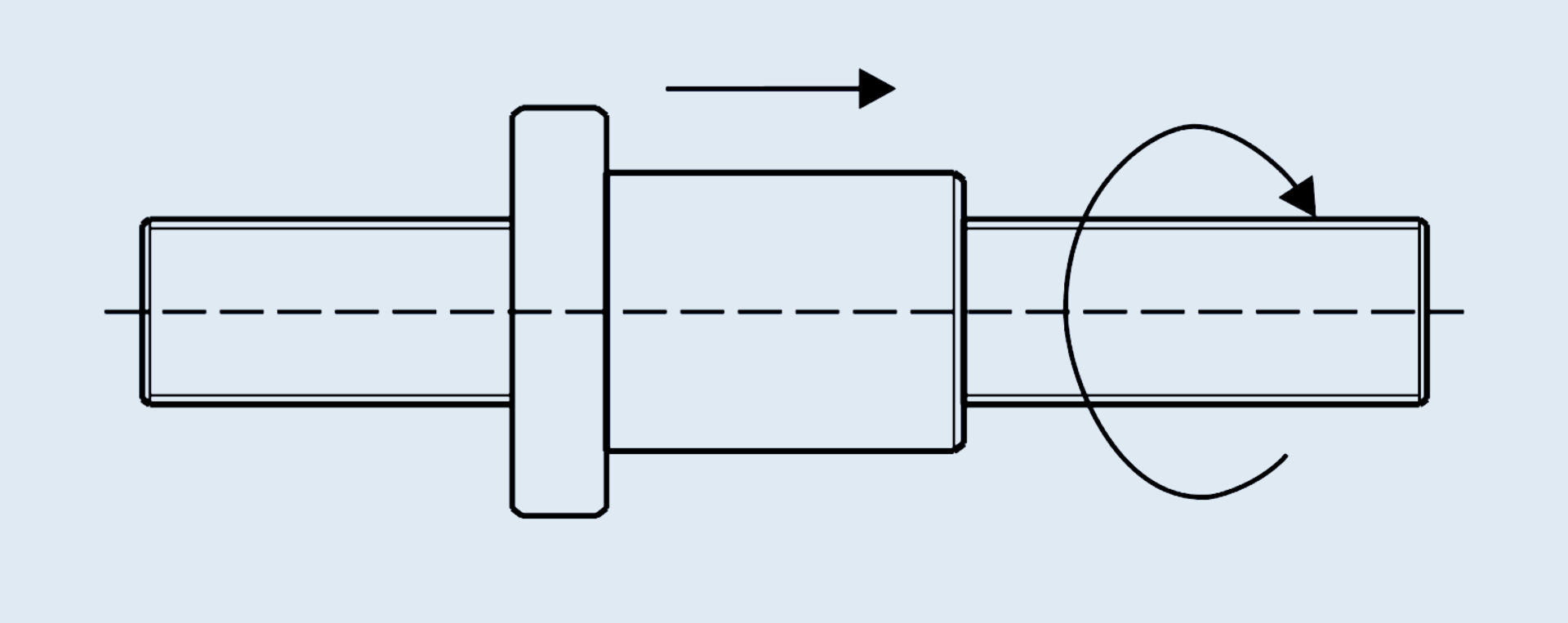

Funktion B
Durch eine Längsbewegung der Spindel entsteht eine Drehbewegung der Mutter.
Durch eine Drehbewegung der Mutter entsteht eine Längsbewegung der Spindel.

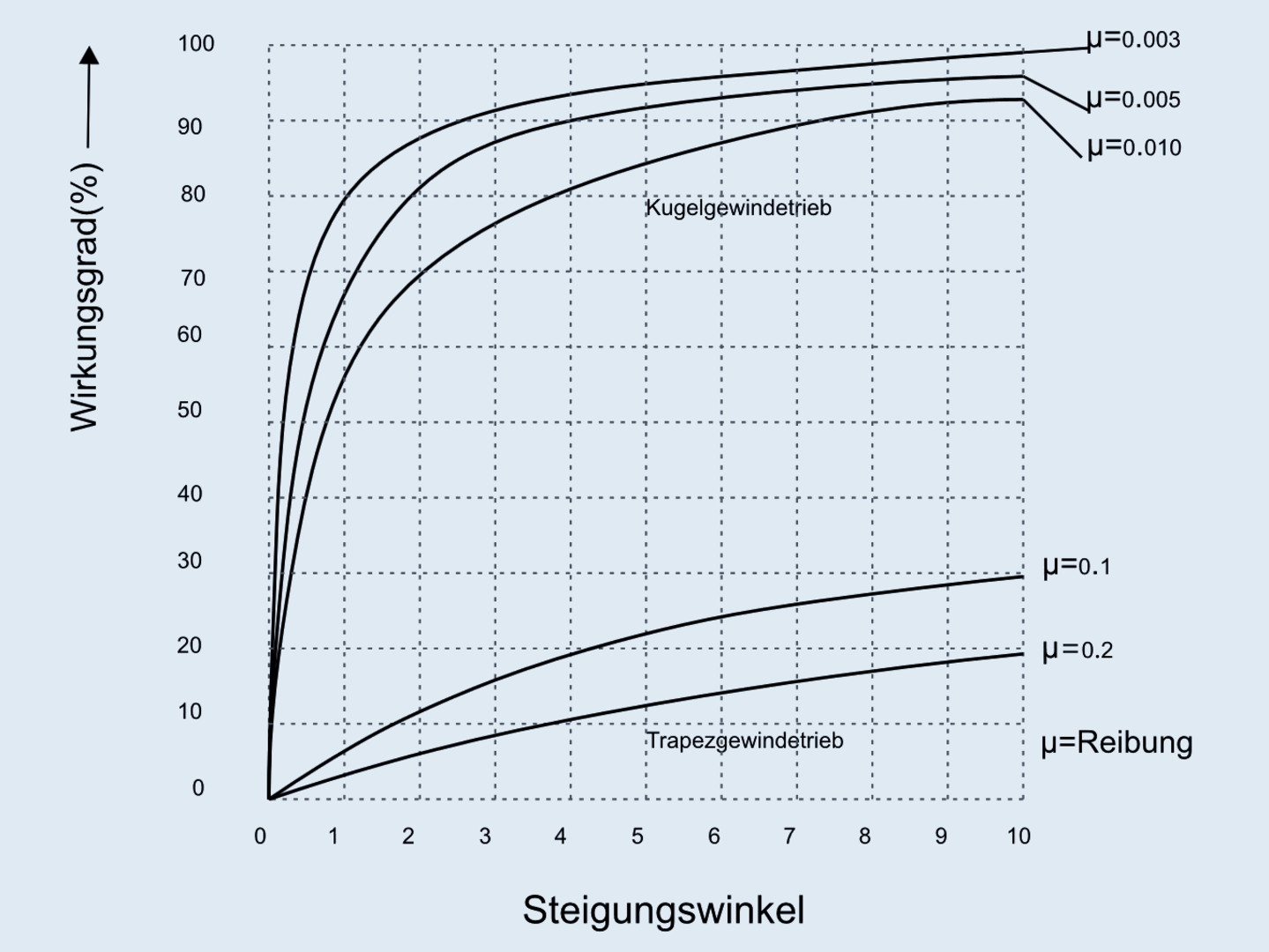

Wirkungsgrad
Der Wirkungsgrad beträgt beim Kugelgewindetrieb bis zu 98%, gegenüber dem Trapezgewindetrieb, der durch höhere Reibungsverluste maximal bis zu 30% erreicht.
Dadurch ergibt sich eine sehr effektive Umsetzung von Dreh- in Längsbewegung.

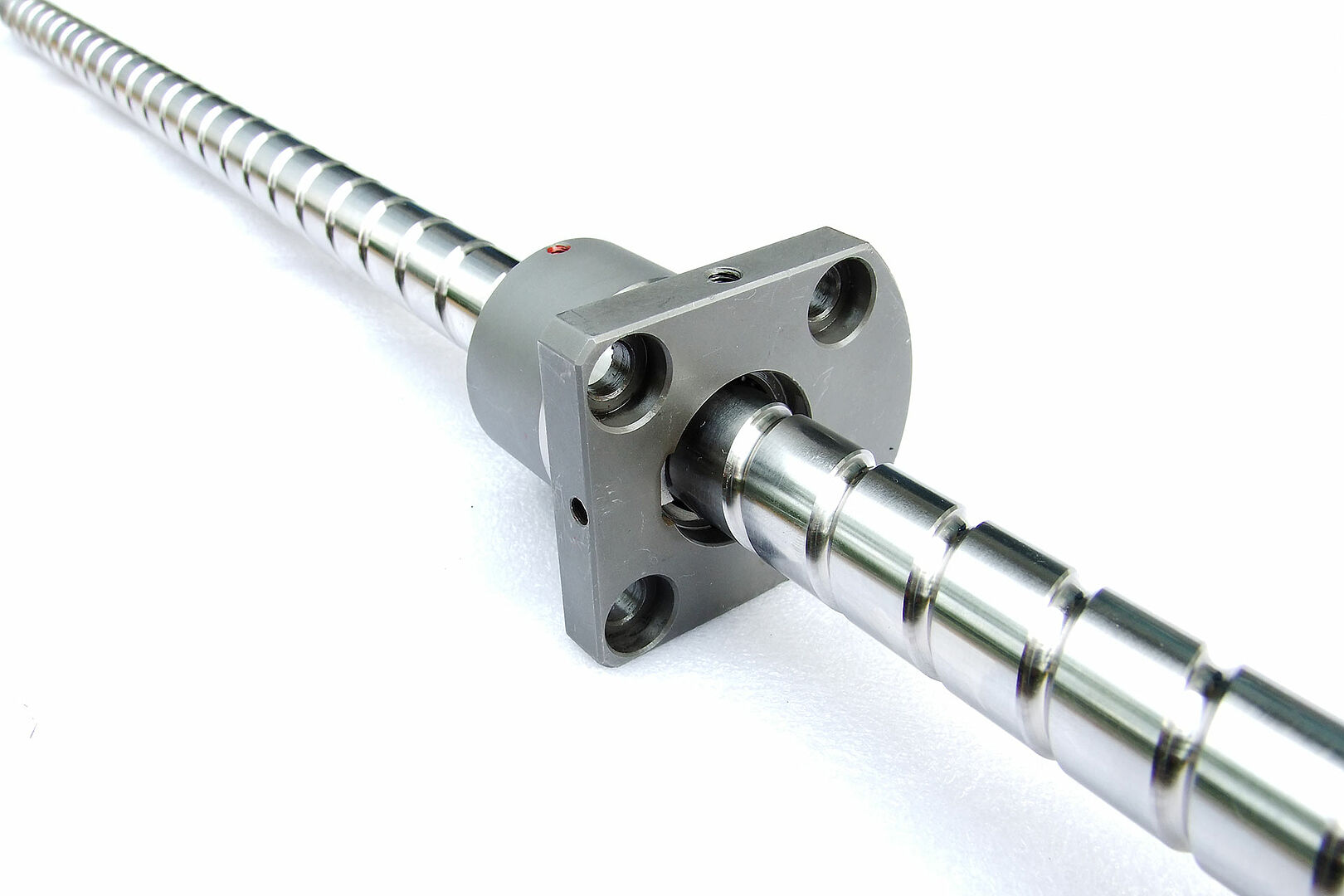

I+F Kugelgewindetriebe
Wir bieten Ihnen Kugelgewindetriebe in gewirbelter (Hartwirbeltechnik), geschliffener und gerollter Qualität an, die sich durch geringe Steigungstoleranzen und hervorragende Oberflächengüte bewährt haben.
Vorteile unserer Fertigungsmöglichkeiten:
- Kostengünstige Fertigung bei kleinen und mittleren Stückzahlen
- Serienfertigung hoher Stückzahlen
- Herstellung von Sondersteigungen
- Schnelligkeit
- Hohe Maßgenauigkeit
Die Mutterbauformen sind alle nach DIN 69051 festgelegt, darüber hinaus werden kundenspezifische Sonderformen gefertigt.
Jeder Kugelgewindetrieb erhält nach ausführlicher Kontrolle ein Prüfprotokoll der Qualitätssicherung.
Lieferprogramm Kugelgewindetriebe
- Durchmesser: 4 - 125 mm
(kleinere und größere Durchmesser auf Anfrage) - Steigung: ab 1 mm
- Länge: bis 10 m (auf Wunsch sind Längen über 10 m möglich)
- rechts- und linksgängig
- Toleranzklassen ab T3 DIN 69051
(geschliffen, gewirbelt, gerollt)
Werkstoff
I+F Kugelgewindetriebe werden aus hochwertigen Materialien hergestellt, die wir aus Europa einführen. Die Standardmaterialien sind wir folgt:
Kugelgewindespindel: 42 CrMo4V / 50 CrMo4 / CF-53 (Werkstoffnummern: 1.7225 / 1.7228 / 1.1213)
Kugelgewindemuttern: 100Cr6 / 15 CrNi6 / 16 MnCr5 (Werkstoffnummern: 1.3505 / 1.5919 / 1.7131)
Anwendungen, Einsatzgebiete von Kugelgewindetrieben
Unsere Kugelgewindetriebe kommen u.a. zum Einsatz im Maschinenbau, Apparatebau, Werkzeugbau, Kraftwerksbau, Ventiltechnik, Medizintechnik (Computertomografie), Hubsysteme, Hubtische, Maschinenachsen, Antriebssysteme, XYZ-Achsbau, elektrische Zylinder.
Weitere Produktinformationen sowie Informationen zur Berechnung von mittlerer Drehzahl, Belastung, Lebensdauer, Antriebsdrehmoment, Antriebsleistung und zulässiger Knickkraft entnehmen Sie bitte unserem PDF-Katalog.
Bei uns können Sie nicht nur Kugelgewindetriebe kaufen, sondern auch von unserem Kundenservice profitieren.
